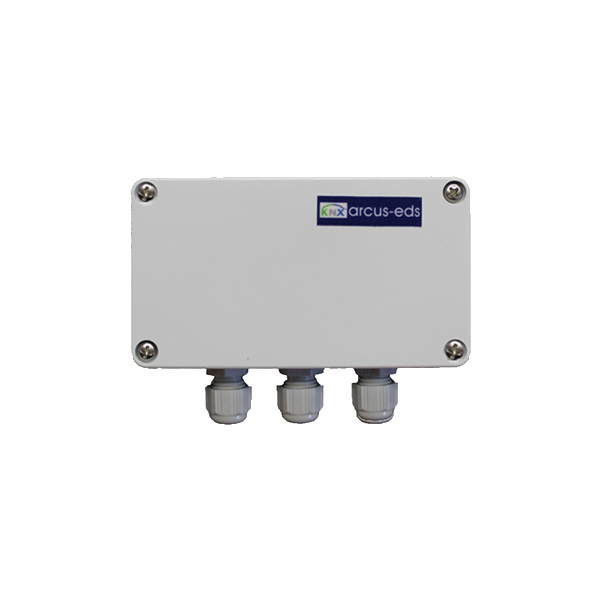

Ο KNX Datacontroller SK08-AN2 χρησιμεύει για τη μέτρηση δύο αναλογικών τιμών τάσης μεταξύ 0 και 12 VDC. Ο αισθητήρας/ελεγκτής έχει δύο θύρες, καθεμία με γείωση, είσοδο σήματος και πείρο τάσης τροφοδοσίας (π.χ. για αισθητήρα). Η συσκευή διαθέτει έναν ενσωματωμένο KNX Bus Coupler και απαιτείται, ανάλογα με τα ηλεκτρονικά μέτρησης και τη διαμόρφωση, μια πρόσθετη τάση μεταξύ 9 και 30V. Ο μορφοτροπέας βρίσκεται σε πλαστικό περίβλημα ABS υψηλής αντοχής, εξαιρετικά ανθεκτικό και σταθερό. Το κάλυμμα και η βάση έχουν περιστρεφόμενο αυλάκι και σύστημα γλωσσών με φλάντζα νεοπρενίου. Το περίβλημα είναι IP54/65. Στο λογισμικό της εφαρμογής υπάρχουν διαθέσιμοι διάφοροι ελεγκτές (ελεγκτής δύο θέσεων ή PI με συνεχή ή παλμική έξοδο) ξεχωριστά και για τα δύο κανάλια. Πρόσθετες λειτουργίες περιλαμβάνουν την εμφάνιση άνω και κάτω ορίων και εναλλαγή μεταξύ του σημείου ρύθμισης και του κατωφλίου. Ο αισθητήρας διαμορφώνεται από το ETS και το πρόγραμμα εφαρμογής. Οι λειτουργίες ελέγχου όπως το όριο σήματος και άλλες ρυθμίσεις παραμετροποιούνται από το ETS.
Εφαρμογές:
- Μέτρηση δύο τιμών αναλογικής τάσης μεταξύ 0 και 10VDC (π.χ. αισθητήρες πίεσης)
- Επιτήρηση και έλεγχος χημικών και φυσικών μετρήσεων, τεχνολογία αισθητήρων με έξοδο τάσης.
Χαρακτηριστικά
- Τιμή μέτρησης: Αναλογική τάση
- Parameter Steady PI controller: Σημείο ρύθμισης, χρόνος επαναφοράς, αναλογικός συντελεστής, λειτουργία ελεγκτή
- Parameter Switched PI controller (PWM): Σημείο ρύθμισης, χρόνος επαναφοράς, αναλογικός συντελεστής, ελεγκτής, διάρκεια κύκλου, βήμα κατωφλίου
- Παράμετρος ελεγκτής δύο θέσεων: Σημείο ρύθμισης, διαφορικό διάκενο, λειτουργία ελεγκτή
- Parameter Two-Position controller Pulsed: Setpoint, διαφορικό διάκενο, λειτουργία ελεγκτή, διάρκεια κύκλου, κύκλος λειτουργίας
- Όρια pH, ORP, χρόνος λειτουργίας, θερμοκρασία νερού: Κατώτερο όριο, Ανώτερο όριο
- Θερμοκρασία περιβάλλοντος: Λειτουργία: -20°C έως +55°C, Αποθήκευση: -20°C έως +85°C
- Υγρασία περιβάλλοντος: 0 έως 95% χωρίς συμπύκνωση
- Τάση λειτουργίας: 21-32 VDC
- Κατανάλωση ισχύος: περίπου 240mW (στα 24VDC)
- Βοηθητική τάση: 9-30 VDC
- KNX Bus Coupler: ενσωματωμένος
- Κατηγορία προστασίας: IP54/65
- Περίβλημα: ABS πλαστικό γκρι
- Διαστάσεις περιβλήματος: (115 x 65 x 55) mm (Π x Υ x Β)
