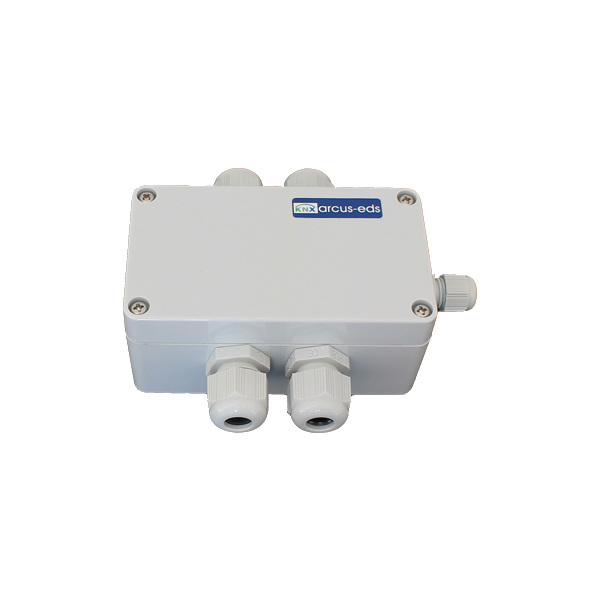

Το KNX Heating Actuator SK08-Ventil4 επιτρέπει τον έλεγχο έως και 4 ενεργοποιητών ή βαλβίδων ανάμιξης του συστήματος θέρμανσης / ψύξης. Υπάρχουν διαθέσιμα 0-12VDC κανάλια για γραμμικές βαλβίδες ελέγχου ή 24VDC-PWM για βαλβίδες θερμικού ελέγχου του σύστηματος θέρμανσης / ψύξης. Η συσκευή διαθέτει ενσωματωμένο KNX Bus Coupler και χρειάζεται επιπλέον τάση. Ο μορφοτροπέας βρίσκεται σε πλαστικό περίβλημα ABS υψηλής αντοχής, εξαιρετικά ανθεκτικό και σταθερό. Το κάλυμμα και η βάση έχουν περιστρεφόμενο αυλάκι και σύστημα γλωσσών με φλάντζα νεοπρενίου. Το περίβλημα είναι IP54 / 65. Ο αισθητήρας έχει διαμορφωθεί με το ETS και το πρόγραμμα εφαρμογής. Οι λειτουργίες ελέγχου, όπως το όριο σήματος και οι διάφορες ρυθμίσεις ρυθμίζονται χρησιμοποιώντας το ETS.
Εφαρμογές:
- Έλεγχος έως και τεσσάρων κινητήρων κίνησης ή βαλβίδων ανάμιξης στο σύστημα θέρμανσης
- Για γραμμικές και θερμικές βαλβίδες ελέγχου
- Ελεγκτής PI με έξοδο PWM
- PI Controller με σταθερή έξοδο
- Σταθερή είσοδος με έξοδο PWM
- Σταθερή είσοδος με σταθερή έξοδο
- Εναλλαγή εισόδου με εναλλαγή εξόδου
- Ελεγκτής 2 σημείων με εναλλαγή εξόδου
-
Τάση λειτουργίας: 21-32 VDC
-
Κατανάλωση ισχύος: περίπου 240mW (στα 24VDC)
-
Τάση διαύλου τερματικού: ακροδέκτης 2 ακίδων KNX (κόκκινο/μαύρο)
-
Βοηθητική παροχή: 9-32 VDC / 18W max.
-
Βοηθητική τροφοδοσία τερματικού: Ακροδέκτης 2 ακίδων WAGO (κίτρινο/λευκό)
-
Bus Couper: Ενσωματωμένος
-
Θερμοκρασία περιβάλλοντος: αποθήκευση -20°C έως +85°C, λειτουργία -5°C έως +45°C
-
Υγρασία περιβάλλοντος: έως 95% χωρίς συμπύκνωση
-
Κατηγορία προστασίας: IP54 / 65
-
Περίβλημα: ABS πλαστικό γκρι
-
Διαστάσεις: (115 x 65 x 55) mm (Π x Υ x Β)
